機械結構用鋼管STKM 11A 12A12B12C 13A13B13C 14A14B14C 15A15C 16A16C 17A17C 18A18B18C 19A19C 20A-金長谷工業製造加工廠

STKM 機械結構用碳素鋼管
S-鋼Steel;T-管Tube;K-構造Kozo(日文);M- 機械Machine
機械構造用碳鋼鋼管:國家標準 CNS 4437 JIS G3445 G3103

材質成分
等級 化學成分
C Si Mn P S
STKM11A 0.12
max
0.35
max
0.60
max
0.040
max
0.040
max
STKM12A 0.20
max
0.35
max
0.60
max
0.040
max
0.040
max
STKM12B
STKM12C
STKM13A 0.25
max
0.35
max
0.30~
0.90
0.040
max
0.040
max
STKM13B
STKM13C
STKM14A 0.30
max
0.35
max
0.30~
1.00
0.040
max
0.040
max
STKM14B
STKM14C
STKM15A 0.25~
0.35
0.35
max
0.30~
1.00
0.040
max
0.040
max
STKM15C
STKM16A 0.35~
0.45
0.40
max
0.40~
1.00
0.040
max
0.040
max
STKM16C
STKM17A 0.45~
0.55
0.40
max
0.40~
1.00
0.040
max
0.040
max
STKM17C
STKM18A 0.18
max
0.55
max
1.50
max
0.040
max
0.040
max
STKM18B
STKM18C
STKM19A 0.25
max
0.55
max
1.50
max
0.040
max
0.040
max
STKM19C
STKM20A

+Nb 或 V
0.15max
0.25
max
0.55
max
1.60
max
0.040
max
0.040
max

機械性質

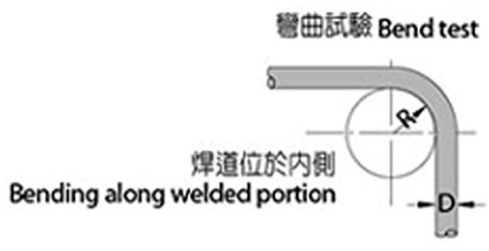

等級 拉伸試驗 彎曲
角度
試驗

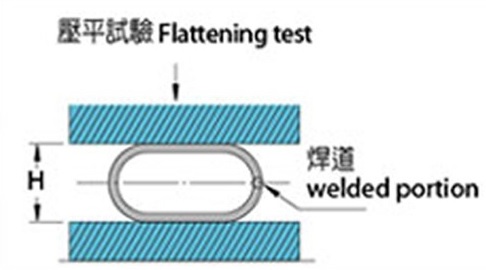

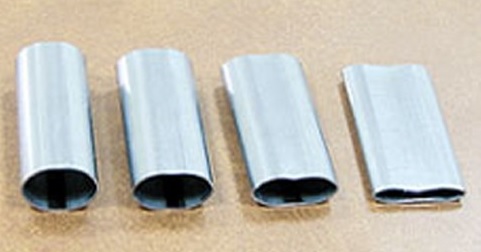

壓扁
高度
抗拉
強度
T.S N/mm
降伏
強度
Y.P. N/mm
伸長

試片
STKM11A 290min -- 30
min
180° 1/2
D
STKM12A 340min 175min 30
min
90° 2/3
D
STKM12B 390min 275min 20
min
90° 2/3
D
STKM12C 470min 355min 15
min
- -
STKM13A 370min 215min 25
min
90° 2/3
D
STKM13B 440min 305min 15
min
90° 3/4
D
STKM13C 510min 380min 10
min
- -
STKM14A 410min 245min 20
min
90° 3/4
D
STKM14B 500min 355min 10
min
90° 7/8
D
STKM14C 550min 410min 10
min
- -
STKM15A 470min 275min 17
min
90° 3/4
D
STKM15C 580min 430min 7
min
- -
STKM16A 510min 325min 15
min
90° 7/8
D
STKM16C 620min 460min 7
min
- -
STKM17A 550min 345min 15
min
90° 7/8
D
STKM17C 650min 480min 5
min
- -
STKM18A 440min 275min 20
min
90° 7/8
D
STKM18B 490min 315min 18
min
90° 7/8
D
STKM18C 510min 380min 10
min
- -
STKM19A 490min 315min 18
min
90° 7/8
D
STKM19C 550min 410min 10
min
- -
STKM20A 540min 390min 18
min
90° 7/8
D



STKM11A ~ 18C / DIN ST52 / ASTM A106, 內外徑冷抽精密鋼管的精密度及表面粗度優於熱軋管。
以達到更高度抗拉、降伏強度、伸長率等要求;內外徑冷抽精密鋼管可用於
氣壓缸;油壓缸;摩托車、腳踏車避震器;冷氣機冷凝器;機車前叉後叉;
機械手臂;薄膜回收造粒機;排氣管;吹瓶機;整平機;千斤頂;耕耘機;印刷機械用滾輪等。

機械結構用碳素鋼管STKM 應用範圍:
■ 氣壓缸
■ 油壓缸
■ 建築工程機械
■ 農用機械
■ 鍋爐管
■ 機械工程:
沖床
塑膠射出機
吹氣成型機
食品機械
堆高機
■ 交通工具:
汽機車、腳踏車避震器
卡車升降機
挖土機
起重機
■ 運動器材
■ 醫療器材
■ 船舶機械
■ 辦公用椅氣壓棒
■ 千斤頂
